國產射頻芯片奔赴下一戰場 EDI超純水設備解鎖清洗用水水質

　　說到射頻芯片，我們對它們并不是很熟悉，但也不會陌生。射頻芯片是指能夠?qū)⑸漕l信號與數字信號進行轉換的芯片。具體到通信設備，指由射頻收發器、射頻前端和天線組成的射頻信號處理單元。其主要工作是負責信號的傳輸和接收。

　　其中，射頻前端是射頻信號處理單元的核心部件。所謂的射頻前端還包括一系列負責不同射頻信號處理功能的設備，例如濾波器、雙工器、功率放大器(PA)、開關、低噪聲放大器(LNA)和天線調諧器等。

　　與許多其他芯片一樣，中國在射頻前端方面一直處于追趕地位。特別是隨著5G、WiFi和物聯網時代的到來，以及地緣政治等一系列問題的影響，發展本地射頻前端產業迫在眉睫。實際上，一些經歷了多年發展的本地射頻供應商也在等待開花結果的時刻，站在起跑線上參與下一階段的競爭。

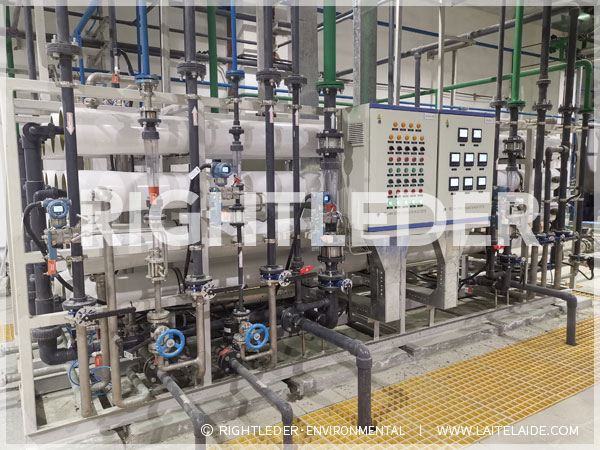

　　無論是哪種芯片，對生產用水的要求都很高。如果水質不合格，會影響芯片的質量。傳統超純水處理工藝為單級/兩級反滲透設備+混床。其缺點是需要再生，不能連續制水，不僅工作效率低，而且浪費資源。目前，超純水生產工藝大多采用反滲透設備+EDI超純水設備+精處理混床，不需要回收化學品的再生，有效降低了運行成本。出水水質除水分子外幾乎不含雜質，電阻率可達18mΩ·cm，EDI超純水設備解鎖清洗用水水質。
