光伏半導體超純水“守護”清洗工序

　　清洗不僅是半導體制造工藝的重要組成部分，也是影響半導體器件成品率的重要因素之一。清洗是晶圓加工和制造過程中的一個重要部分。為了將雜質對芯片成品率的影響降低，在實際生產過程中，不僅要保證單次清洗的效率，而且要在幾乎所有工藝前后進行頻繁的清洗。它是單晶硅晶片制造、光刻、刻蝕、沉積等關鍵工藝中必不可少的環節。

　　1、在硅片制造過程中，需要對拋光硅片進行清洗，以保證其表面平整度和性能，從而提高后續加工的成品率。

　　2、在晶圓制造過程中，需要在光刻、蝕刻、離子注入、脫膠、成膜、機械拋光等關鍵工序前后對晶圓進行清洗，以去除晶圓污染的化學雜質，降低缺陷率，提高成品率。

　　3、在芯片封裝過程中，需要根據封裝工藝對芯片進行TSV(硅穿孔)清洗、UBM/RDL(凸點底部金屬/膜重分布技術)清洗和鍵合清洗。

　　在進入每個工藝之前，硅片表面必須清潔，清潔步驟必須重復多次，以去除表面上的污染物。芯片制造需要在無塵室內進行。在芯片制造過程中，任何污染都會影響芯片上器件的正常功能。污染雜質是指半導體制造過程中引入的任何物質，這些物質會危及芯片的產量和電氣性能。具體污染物包括顆粒物、有機物、金屬和天然氧化層。這些污染物包括來自環境、其他制造工藝、蝕刻副產品、研磨液等。如果不及時清除上述受污染的雜質，可能導致后續工藝失敗，導致電氣故障，導致芯片報廢。

　　根據世界半導體貿易統計協會(WSTS)發布的預測報告，由于對芯片的強勁需求，今年全球半導體銷售額將大幅增長。預計將增長19.7%至5272.23億美元，遠高于2020年12月預計的4694.03億美元(年增長8.4%)。

　　隨著半導體工業的不斷發展，對清潔水的電導率、離子含量、TOC、DO和顆粒物的要求越來越嚴格。由于超純水在許多指標上對半導體的要求很高，因此半導體行業的超純水與其他行業的用水要求不同。半導體行業對超純水有極其嚴格的水質要求。目前，中國常用的超純水標準有國家標準《電子級水》(GB/T 11446.1-2013)和美國標準《電子和半導體行業用超純水指南》(ASTM-D5127-13)。美國標準對指標要求更嚴格。

　　在半導體生產過程中，硼是一種P型雜質。過量會使N型硅反轉，從而影響電子和空穴的濃度。因此，在超純水工業中應充分考慮硼的去除。電子和半導體工業用超純水標準指南(ASTM-D5127-13)要求硼離子≤ 0.05 in e1.3μg/L。如果硼離子含量能夠達到較低的指標，則必然會改善半導體的性能。

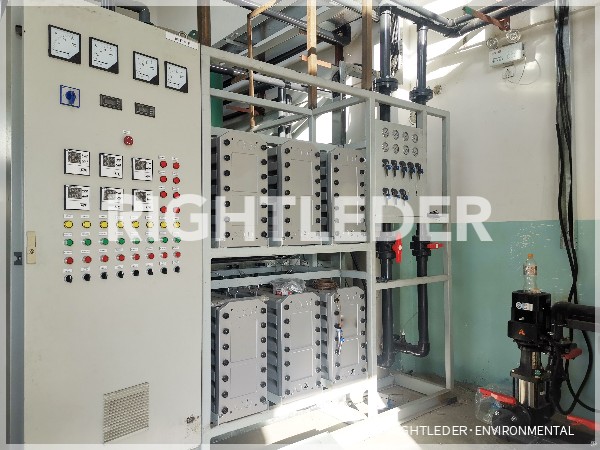

　　半導體超純水工藝中Huncotte系統選用核級樹脂，可通過獨特的靶向離子交換樹脂有效控制系統出水的硼離子含量。采用IPC-MS檢測硼離子含量，并對硼離子流出物進行分析≤ 0.005μG/L遠低于硼離子的要求≤ ASTM-D5127-13標準中E1.3中的0.05μg/L。我們相信更高質量的超純水可以給半導體帶來更好的性能，給半導體企業帶來更強的優勢。
